一體化步進電機驅動控制器單軸 WP-485-DM542QC

※ 工作電壓：直流20V—50V（電流3A以上），若驅動57電機，建議直流24V供電；若驅動86電機，建議直流30V以上供電；

※ 驅動電流：1.0A—4.2A，建議驅動3.5牛米以下的86或57步進電機；步進細分：2—128的15種細分可選，建議使用4細分以上；

※ 具有過壓、過流、過熱保護功能

※ 輸出頻率：最大50KHz

※ 通訊接口：RS485接口；通訊協議：支持標準Modbus-RTU協議

推薦產品

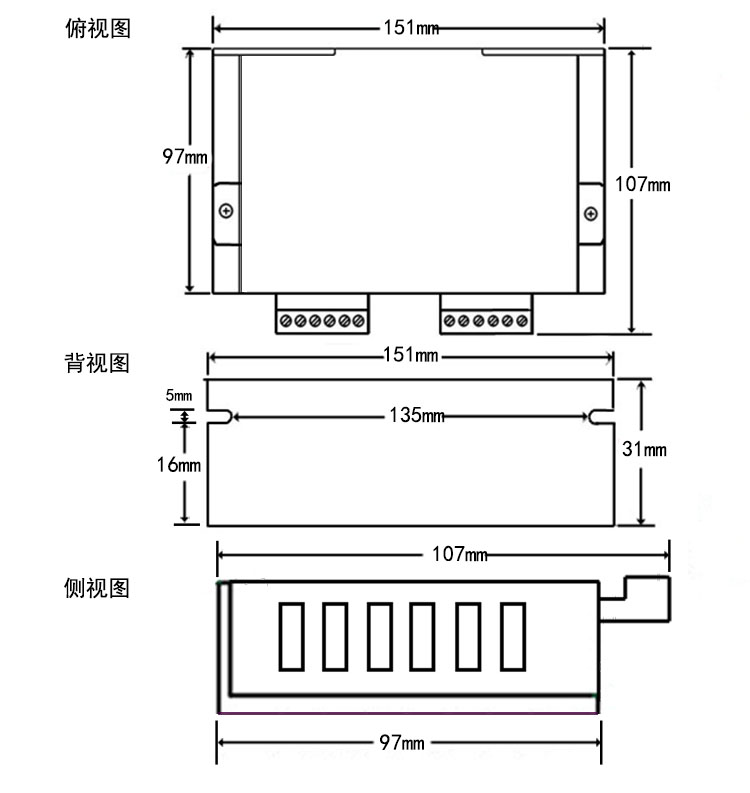

WP-485-DM542QC 總線型步進電機驅動器是在傳統開環步進電機驅動器基礎上增加了總線通迅及單軸控制器功能的一款產品。本驅動器采用 RS485 接口，支持標準的Modbus-RTU 總線通訊協議。

※ 工作電壓：直流20V—50V（電流3A以上），若驅動57電機，建議直流24V供電；

若驅動86電機，建議直流30V以上供電；

※ 驅動電流：1.0A—4.2A，建議驅動3.5牛米以下的86或57步進電機；

步進細分：2—128的15種細分可選，建議使用4細分以上；

※ 具有過壓、過流、過熱保護功能

※ 輸出頻率：最大50KHz

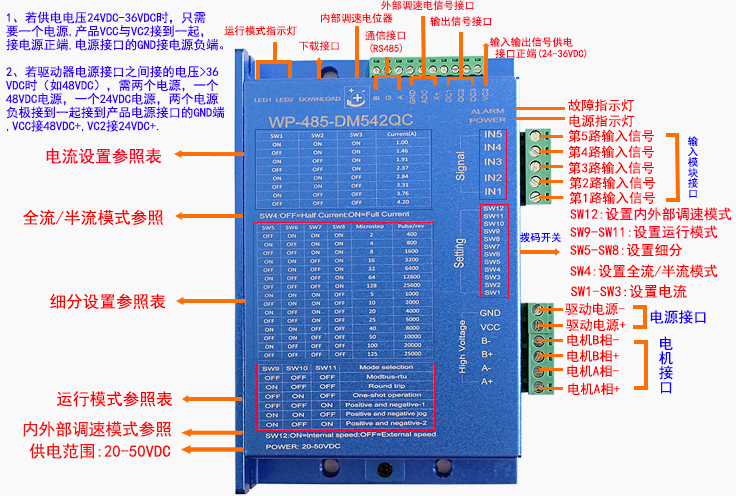

※ 5路開關量輸入，低電平輸入有效，接外部控制信號，實現啟停、急停、限位等功能

※ 3路開關量輸出，低電平輸出有效（5V或24V可選，出廠默認24V信號輸出）

※ 通接口：RS485接口；通訊協議：支持標準Modbus-RTU協議

※ 6種工作模式：支持位置控制、速度控制、可編程控制

具有單軸控制器功能，梯形加減速控制

運行模式設定

說明:內部/外部調速選擇（只能2選一），

只在工作模式2—6狀態下有效，調電機速度

SW12

為ON,內部電位器有效；為OFF，外部電位器有效

SW9	SW10	SW11	說明(6種運行模式的選擇)
OFF	OFF	OFF	1、Modbus-rtu通信控制模式
ON	OFF	OFF	2、往返運行
OFF	ON	OFF	3、單次觸發
OFF	OFF	ON	4、正反觸發
ON	ON	OFF	5、正反點動
ON	OFF	ON	6、正反觸發2

用SW5、SW6、SW7、SW8四位撥碼開關設定細分/每轉脈沖個數，如下表：

細分	SW5	SW6	SW7	SW8
2(400)	OFF	ON	ON	ON
4(800)	0N	OFF	ON	ON
8(1600)	OFF	OFF	ON	ON
16(3200)	ON	ON	OFF	ON
32(6400)	OFF	ON	OFF	ON
64(12800)	ON	OFF	OFF	ON
128(25600)	OFF	OFF	OFF	ON
5(1000)	ON	ON	ON	OFF
10(2000)	OFF	ON	ON	OFF
20(4000)	ON	OFF	ON	OFF
25(5000)	OFF	OFF	ON	OFF
40(8000)	ON	ON	OFF	OFF
50(10000)	OFF	ON	OFF	OFF
100(20000)	ON	OFF	OFF	OFF
125(25000)	OFF	OFF	OFF	OFF
